Patología estructural en Caracas: diagnóstico del origen del daño

Una edificación que se daña está diciendo algo. Una grieta que reaparece después de repararla, una mancha de humedad que vuelve cada lluvia, una cabilla que empieza a asomar en el borde de una viga: cada una de esas lesiones tiene un mecanismo detrás. La patología estructural es la disciplina de la ingeniería que se ocupa de leerlas — identificar la lesión, encontrar su causa y determinar si compromete la seguridad de la estructura.

La comparación con la medicina no es casual, y de ahí viene el nombre. El síntoma visible casi nunca está donde está el problema. Se puede resanar una grieta veinte veces: si la produce un asentamiento del terreno que sigue activo, va a volver las veinte veces. En Corporación 3JC el estudio de patología lo realiza un ingeniero especialista en patología estructural, colegiado en el Colegio de Ingenieros de Venezuela.

Qué incluye un estudio de patología estructural

No es una opinión emitida desde una foto. Es un procedimiento con una secuencia definida:

• Inspección en sitio y levantamiento de las lesiones: se recorre la edificación y se registra cada daño con su ubicación, tipo, dimensión y orientación. La geometría de una grieta —hacia dónde va, dónde nace— es la primera pista de su causa.
• Revisión del contexto: antigüedad y sistema constructivo, historial de modificaciones, cambios de uso, sobrecargas añadidas, obras vecinas, sismos recientes, condiciones del terreno y del drenaje.
• Determinación de la causa: se descarta y se confirma. No es lo mismo una grieta por retracción del mortero que una por asentamiento diferencial, una por sobrecarga o una por corrosión expansiva de la armadura, aunque las cuatro se vean parecidas en la pared.
• Evaluación de la gravedad: si el daño es estable o está evolucionando, y si afecta a elementos portantes o solo a elementos de cerramiento.
• Informe técnico firmado con el diagnóstico, la evidencia fotográfica documentada y las medidas correctivas recomendadas, en orden de prioridad.

Las patologías que más vemos en edificaciones de Caracas

Grietas y fisuras

Es el motivo de consulta más frecuente, y la forma de la grieta orienta el diagnóstico. Las grietas diagonales que nacen en las esquinas de puertas y ventanas, y las grietas en forma de X sobre paños de mampostería, suelen indicar movimiento de la estructura o del terreno. Las grietas horizontales en un muro pueden señalar empuje lateral. Las fisuras verticales finas en el friso, en cambio, suelen ser retracción del mortero y no comprometen nada. Las grietas profundas que atraviesan todo el espesor del elemento y las que dejan ver la cabilla siempre requieren evaluación.

Distinguir cuál es cuál es precisamente el trabajo del diagnóstico. Si quiere una primera orientación, escribimos una guía sobre tipos de grietas en paredes y cuáles son peligrosas.

Asentamientos del terreno

Cuando el suelo bajo la fundación cede de forma desigual, la estructura se deforma y aparecen grietas con un patrón característico, generalmente diagonales y concentradas en una zona del edificio. Caracas tiene sectores con rellenos, taludes y drenajes deficientes que favorecen este mecanismo. Es una de las patologías donde reparar sin diagnosticar sale más caro, porque mientras el asentamiento siga activo, la reparación se pierde.

Patología del concreto y corrosión de la armadura

El concreto protege al acero que lleva dentro. Cuando esa protección se pierde —por carbonatación, por recubrimiento insuficiente, por humedad persistente o por ambiente marino— la cabilla empieza a oxidarse. El óxido ocupa más volumen que el acero original, y esa expansión revienta el concreto desde adentro: primero fisuras paralelas a la armadura, después desprendimiento del recubrimiento y finalmente cabilla a la vista, ya con sección reducida. Es un daño progresivo que no se detiene solo y que reduce la capacidad real del elemento.

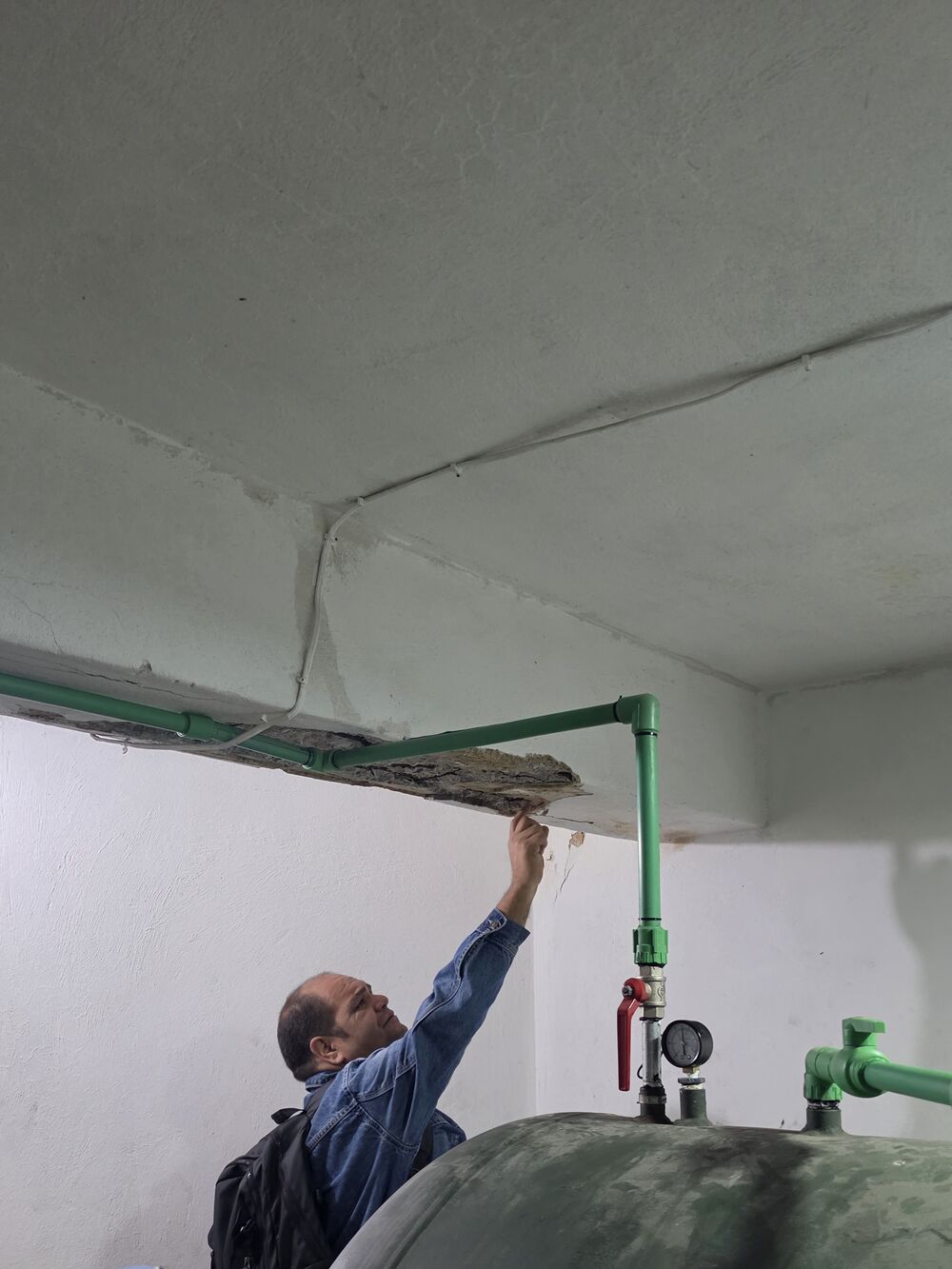

Humedad y filtraciones

La humedad rara vez es solo un problema estético. Una filtración sostenida en una losa o en una fachada es, casi siempre, el punto de partida de la corrosión descrita arriba. Diagnosticar el origen —impermeabilización vencida, junta abierta, tubería rota, condensación, capilaridad desde el terreno— determina si la solución es una impermeabilización o una reparación de otro tipo.

Daño estructural por sismo

Venezuela es zona sísmica activa y Caracas se asienta sobre un valle sedimentario que amplifica el movimiento del suelo. Tras un evento sísmico, una edificación puede verse intacta y tener daño en sus elementos portantes. Cuando el objetivo es determinar si el inmueble puede seguir ocupándose, el procedimiento indicado es la inspección post-sismo con clasificación de habitabilidad.

Juntas de dilatación deterioradas

Las juntas de dilatación permiten que un edificio se mueva con los cambios de temperatura sin agrietarse. Cuando el sellador se degrada, se endurece o alguien las rellena con mortero rígido —un error frecuente—, el edificio pierde esa libertad de movimiento y el daño aparece en otro lado: grietas en fachada, en losas o en los apoyos. Revisar el estado de las juntas forma parte del estudio en cualquier edificación de cierta altura.

Diagnóstico primero, reparación después

Este es el principio que ordena todo nuestro trabajo. Presupuestar una reparación antes de saber qué la causó es cotizar a ciegas: puede que la intervención sea insuficiente, puede que sea innecesariamente cara, y puede que no resuelva nada. Con el diagnóstico en la mano, la reparación tiene un objetivo definido y verificable.

Según lo que arroje el estudio, la intervención puede ser una reparación de grietas en paredes, un reforzamiento estructural de columnas y vigas, una impermeabilización, o una combinación. En algunos casos el resultado del estudio es que no hace falta intervenir todavía, y basta con monitorear la evolución: también eso es información valiosa, y evita gastar en una obra que no toca.

Cuándo conviene solicitar un estudio

• Cuando una grieta ya fue reparada y volvió a aparecer.
• Cuando el daño está creciendo: la grieta se abre, la mancha avanza, el desprendimiento aumenta.
• Cuando hay cabilla a la vista en cualquier columna, viga o losa.
• Cuando la junta de condominio necesita un informe técnico firmado para decidir una obra o sustentar una derrama.
• Antes de comprar, remodelar o ampliar un inmueble, o de cambiar su uso.
• Después de un sismo, una obra vecina con excavación, o una filtración prolongada.

Nota: las orientaciones de esta página son generales. Ninguna evaluación remota sustituye una inspección presencial, que es la única base para un diagnóstico estructural definitivo.
